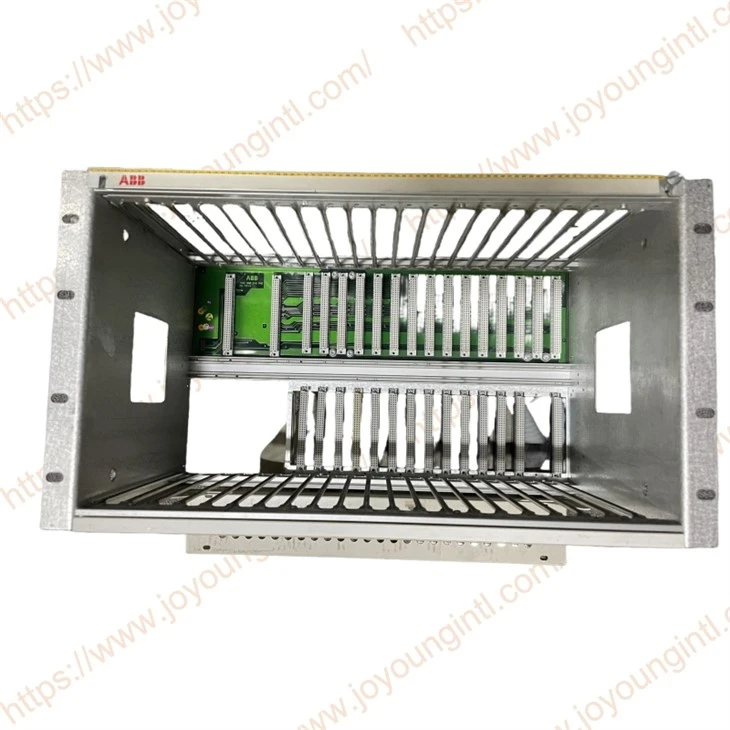

abb dsrf 185 3 bse004382r1 ชั้นวาง





ระบบ S100 I/O ประกอบด้วยบอร์ด I/O ที่มี 4 ถึง 32 ช่องขึ้นอยู่กับประเภท บอร์ดจะถูกวางไว้ในช่องย่อย I/O ที่มีขนาดต่อไปนี้:

ความกว้าง: 482,6 มม. (19 ")

ความสูง: 347 มม. (13.7 ") (รวมถึงสายเคเบิล)

ความลึก: 335 มม. (13.2 ")









ร่องย่อยติดตั้งในตู้และติดตั้งแถบไกด์สำหรับบอร์ด I/O และปลั๊กอินอื่น ๆ แต่ละบอร์ดเชื่อมต่อกับระนาบด้านหลังของชั้นวาง หนึ่งหรือหลายหน่วยการเชื่อมต่อที่มีบล็อกขั้วสกรูสำหรับการเชื่อมต่อของสายเคเบิลกระบวนการมีไว้สำหรับบอร์ด I/O แต่ละบอร์ด หน่วยเชื่อมต่อเชื่อมต่อกับบอร์ด I/O ผ่านสายเคเบิลมาตรฐานและโดยปกติจะติดตั้งในส่วนด้านหลังของตู้



หน่วยการเชื่อมต่อมีขั้วเพิ่มเติมสำหรับการกระจายพลังงานไปยังเซ็นเซอร์และแอคทูเอเตอร์ สำหรับอินพุตแบบอะนาล็อกหน่วยการเชื่อมต่อยังรวมถึง shunts ปัจจุบัน คุณสมบัตินี้ทำให้สามารถแลกเปลี่ยนบอร์ดอินพุตแบบอะนาล็อกโดยไม่ทำลายลูปปัจจุบัน บอร์ด I/O ดิจิตอลมีตัวบ่งชี้ LED แสดงสถานะของแต่ละช่อง หน่วยอินพุตแบบอะนาล็อกมีไฟ LED ที่ระบุว่าการแปลง A/D แต่ละครั้งเสร็จสิ้น ฟังก์ชั่นการวินิจฉัยจะถูกดำเนินการสำหรับบอร์ด I/O ทั้งหมดที่ระบบเริ่มต้นและระหว่างการทำงานปกติ ข้อผิดพลาดใด ๆ ที่ตรวจพบจะถูกระบุโดย LED บนแผ่นหน้าบอร์ด I/O และโดยข้อความแสดงข้อผิดพลาดของระบบรายงานไปยังสถานี Advant Station 500 Series Operator หรือไปยังสถานีวิศวกรรม Advant Station 100 Series ที่เชื่อมต่อกับคอนโทรลเลอร์ที่เกี่ยวข้อง สัญญาณอินพุตแบบอะนาล็อกได้รับการปกป้องจากแรงดันไฟฟ้ามากเกินไปและการกรอง HF โดยหน่วยเชื่อมต่อ แอมพลิฟายเออร์การกรองแบบผ่านผ่านผ่านทางผ่านได้พร้อมกับอัตราขยายที่ตั้งโปรแกรมได้และการแปลง A/D ได้รับการจัดการบน AI-board แอมพลิฟายเออร์สามารถตั้งโปรแกรมให้จัดการกับแรงดันไฟฟ้าและอินพุตปัจจุบันที่หลากหลาย 4-20 ma, 2-10 ma, 0- ± 10ma, 0-10 v, 0-}} ± 10V, 0-5 V, 0- ± 5V และต่อไปขึ้นอยู่กับประเภทของ I/O-board และหน่วยเชื่อมต่อ สำหรับบอร์ดอินพุตดิจิตอลบางส่วนที่ติดแท็กเวลาท้องถิ่นบนบอร์ดอินพุตมีให้สำหรับกิจกรรมกระบวนการดังนั้นจึงให้ความละเอียดเวลาที่ดีมาก สามารถแลกเปลี่ยนบอร์ด I/O ในขณะที่ระบบกำลังทำงานอยู่ สามารถเพิ่มบอร์ดและฟังก์ชั่นใหม่ในขณะที่ระบบกำลังทำงาน
