คำอธิบาย
พารามิเตอร์ทางเทคนิค
การแนะนำผลิตภัณฑ์

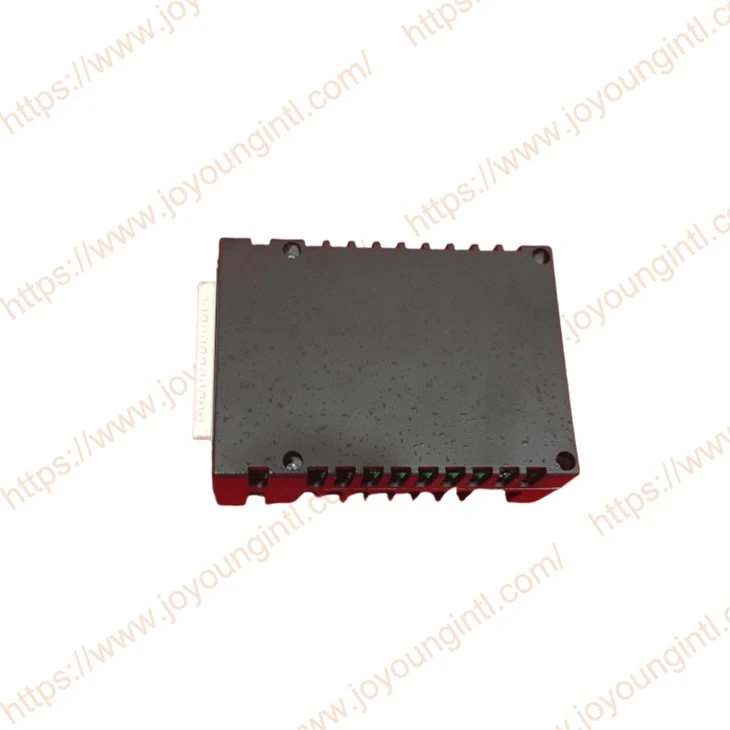

แพ็คการป้องกันแบบกังหันฉุกเฉิน (YPROS1A) และบอร์ดเทอร์มินัลที่เกี่ยวข้องให้ระบบการป้องกันการสำรองข้อมูลที่เป็นอิสระ พวกเขายังมีฟังก์ชั่นสุนัขเฝ้าบ้านอิสระสำหรับการควบคุมหลัก ระบบการป้องกันทั่วไปประกอบด้วยแพ็ค TMR YPRO I/O สามชุดที่ติดตั้งบนกระดาน SPRO Terminal แยกต่างหาก สายเคเบิลที่มีตัวเชื่อมต่อ DC -37 ที่ปลายแต่ละด้านเชื่อมต่อแต่ละ SPRO กับบอร์ดการเดินทางฉุกเฉิน Treg การจัดเรียงทางเลือกวางสาม YPRO I/O แพ็คโดยตรงบน TREA สำหรับระบบป้องกัน TMR บอร์ดเดียว
ข้อกำหนดทางเทคนิค
|
ผลิต |
General Electric (GE) |
|
แบบอย่าง |
IS220YPROS1A |
| หมายเลขชิ้นส่วน | IS220YPROS1A |
|
คำอธิบาย |
การป้องกันกังหันสำรองของ Mark Ypro
|
|
ต้นทาง |
สหรัฐอเมริกา |
|
มิติ |
18*18*7 ซม. |
|
น้ำหนัก |
0. 32kg |
รายละเอียดผลิตภัณฑ์
การควบคุม Mark Vies ได้รับการออกแบบด้วยระบบการเดินทางหลักและสำรองข้อมูลที่โต้ตอบในระดับบอร์ดเทอร์มินัลการเดินทาง การป้องกันเบื้องต้นนั้นมาพร้อมกับ YTUR Pack ที่ใช้งานบอร์ดการเดินทางขั้นต้น (TRPG, TRPA) การป้องกันการสำรองข้อมูลนั้นมาพร้อมกับ YPRO I/O Pack ที่ใช้งานบอร์ดการเดินทางสำรอง (Treg, Trea)
YPRO ยอมรับสัญญาณความเร็วสามสัญญาณรวมถึงการใช้งานพื้นฐานการเร่งความเร็วการเร่งความเร็วการชะลอตัวและฮาร์ดแวร์ที่ใช้งานมากเกินไป มันตรวจสอบการทำงานของการควบคุมหลักและสามารถตรวจสอบความเร็วหลักเป็นสัญญาณของการทำงานปกติ YPRO ตรวจสอบสถานะและการดำเนินงานของบอร์ดการเดินทางที่เลือกผ่านชุดสัญญาณตอบรับที่ครอบคลุม แพ็คนั้นเป็นอิสระอย่างเต็มที่และไม่ได้รับผลกระทบจากการดำเนินการคอนโทรลเลอร์ โมดูล YPRO มีความซับซ้อนในการกำหนดค่าและการทำงานของพวกเขาและควรติดตั้งและกำหนดค่าโดยบุคลากรที่ผ่านการรับรองที่คุ้นเคยกับระบบป้องกันกังหัน
ความสามารถ SIL:
• SIL 2 ใน HFT=0 สถาปัตยกรรม (1 จาก 1, 2 จาก 2)
• SIL 3 ใน HFT=1 สถาปัตยกรรม (1 จาก 2, 2 จาก 3)
ในแอปพลิเคชัน ToolboxSt เมื่อตัวแปร YPRO Speed1 ได้รับการกำหนดค่าสำหรับ Stalespden หรือ Speeddifen (เปิดใช้งาน) จะต้องเชื่อมต่อกับสัญญาณความเร็วของคอนโทรลเลอร์
ชุด YPRO I/O ให้ LOP เพิ่มเติมโดยการตรวจสอบสุขภาพการทำงานของตัวควบคุมระบบ ใช้กฎต่อไปนี้หากใช้การป้องกันนี้:
•คอนโทรลเลอร์หลัก Simplex พร้อมการป้องกันการสำรองข้อมูล TMR ได้รับการสนับสนุนโดยกระดานการเดินทางสำรองของ Mark Vies (Treg และ Trea) ในการกำหนดค่านี้พอร์ตหนึ่งพอร์ตในแต่ละชุด YPRO I/O สามชุดเชื่อมต่อกับคอนโทรลเลอร์ Ionet
•คอนโทรลเลอร์หลักคู่ที่มีการป้องกันการสำรองข้อมูล TMR ได้รับการสนับสนุนโดยคณะกรรมการการเดินทางสำรองของ Mark Vies ทั้งหมด (Treg และ Trea) การกำหนดค่านี้ใช้การเชื่อมต่อเครือข่ายมาตรฐานเอาต์พุต TMR ตัวควบคุมคู่ แพ็ค YPRO ตัวแรกมีพอร์ตเครือข่ายหนึ่งพอร์ตที่เชื่อมต่อกับ R ionet ชุดที่สองมีพอร์ตเครือข่ายหนึ่งพอร์ตที่เชื่อมต่อกับ S Ionet ชุดที่สามมีพอร์ตเครือข่ายหนึ่งพอร์ตที่เชื่อมต่อกับ R ionet และพอร์ตเครือข่ายหนึ่งพอร์ตที่เชื่อมต่อกับ S ionet YPRO ที่สามตรวจสอบการทำงานของตัวควบคุมทั้งสอง
•รองรับตัวควบคุมหลักสามตัวที่มีการป้องกันการสำรองข้อมูล TMR ได้รับการสนับสนุนเมื่อทำงานด้วยการควบคุมหลักของ TMR (2 จาก 3) บอร์ดการเดินทางสำรองของ Mark Vies (Treg และ Trea) รองรับการกำหนดค่านี้ การกำหนดค่าเครือข่ายเชื่อมต่อแพ็ค YPRO ตัวแรกกับ R ionet ที่สองกับ S ionet และที่สามกับ T ionet
บอร์ดเทอร์มินัล
ทริปฉุกเฉินของกังหัน Trea
บอร์ด Terminal Trip (TREA) Aeroderivative (TREA) ทำงานร่วมกับแพ็ค I/O กังหัน YPRO อินพุตและ
ผลลัพธ์มีดังนี้:
•อุปกรณ์อัตราชีพจรแบบพาสซีฟเก้าตัว (สามต่อ x/y/z) การตรวจจับล้อที่มีฟันเพื่อวัดความเร็วของกังหัน
•บล็อกจัมเปอร์ที่เปิดใช้งานชุดอินพุตสามชุดหนึ่งชุดที่จะถูกพัดไปที่แพ็ค YPRO I/O ทั้งสามชุด
•สอง 24 V DC (S1A, S3A) หรือ 125 V DC (S2A, S4A) TMR โหวตรายชื่อผู้ติดต่อเอาท์พุทเพื่อเดินทางไปยังระบบ
•วงจรตรวจจับแรงดันไฟฟ้าสี่ 24 ถึง 125 V DC สำหรับการตรวจสอบสตริงการเดินทาง
สำหรับระบบ TMR ให้สัญญาณพัดลมออกไปที่ JX1, JY1 และ JZ1 DC -62 ตัวเชื่อมต่อ ypro
ทริปฉุกเฉิน Treg Turbine
บอร์ดเทอร์มินัลการเดินทางฉุกเฉินของกังหันก๊าซ (TREG) ให้พลังงานแก่โซลินอยด์การเดินทางฉุกเฉินสามแบบและควบคุมโดย YPRO โซลินอยด์การเดินทางสูงสุดสามตัวสามารถเชื่อมต่อระหว่างบอร์ดเทอร์มินัล Treg และ TRPG Treg จัดเตรียมด้านบวกของ 125 V DC ไปยังโซลินอยด์และ TRPG ให้ด้านลบ YPRO ให้การป้องกันการใช้งานในกรณีฉุกเฉินฟังก์ชั่นหยุดฉุกเฉินและควบคุมการถ่ายทอด 12 รายการบน Treg ซึ่งเก้าในสามกลุ่มสามกลุ่มเพื่อลงคะแนนอินพุตที่ควบคุมโซลินอยด์ทริปทั้งสาม
การป้องกันฉุกเฉิน Spro
บอร์ดเทอร์มินัลป้องกันฉุกเฉิน (SPRO) เป็นเจ้าภาพจัดแพ็ค YPRO เดียว เงื่อนไข IT อินพุตสัญญาณความเร็วสำหรับ YPRO และมีคู่ของหม้อแปลงที่มีศักยภาพ (PTS) สำหรับอินพุตแรงดันไฟฟ้าบัสและเครื่องกำเนิดไฟฟ้า ตัวเชื่อมต่อ DC -37 PIN ที่อยู่ติดกับตัวเชื่อมต่อ YPRO Pack เชื่อมโยง SPRO กับบอร์ดการเดินทาง Mark Vies
